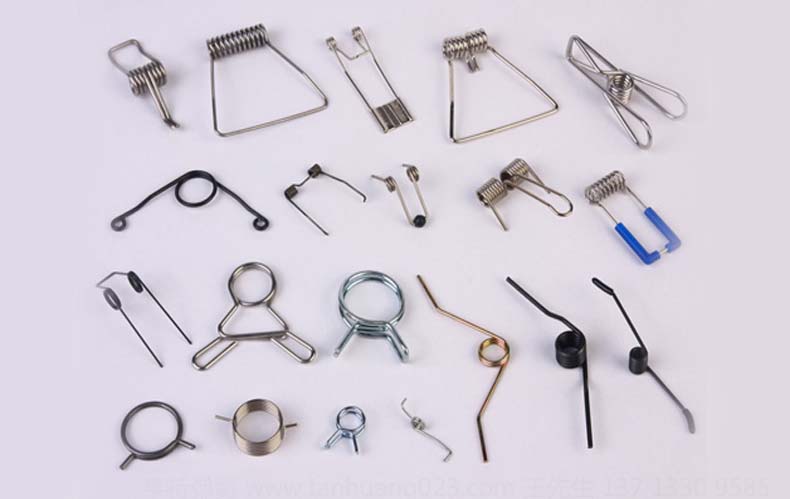

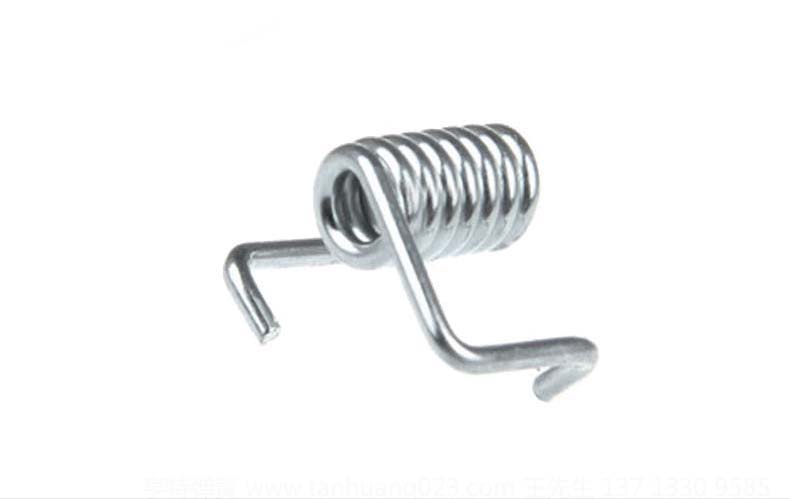

扭轉彈簧屬于螺旋彈簧。扭轉彈簧的端部被固定到其他組件，當其他組件繞著彈簧中心旋轉時，該彈簧將它們拉回初始位置，產生扭矩或旋轉力。扭轉彈簧可以存儲和釋放角能量或者通過繞簧體中軸旋轉力臂以靜態固定某一裝置。這類彈簧通常是密身的，但是，簧圈之間有節距以減少摩擦。它們對旋轉或旋轉外力產生阻力。根據應用要求，設計扭轉彈簧的旋向（順時針或逆時針），從而確定彈簧的旋向。
主要參數
d (彈簧線徑) :該參數描述了彈簧線的直徑。
Dd (心軸最大直徑)：該參數描述的是工業應用中彈簧軸的最大直徑，公差±2%。
Di (內徑): 彈簧的內徑等于外徑減去兩倍的線徑。扭簧在工作過程中，內徑可以減小到心軸直徑，
內徑公差±2%。
De (外徑) : 等于內徑加上兩倍的線徑。扭簧在工作過程中，外徑將變小，公差(±2%±0.1)mm。
L0 (自然長度)：注意：在工作過程中自然長度會減小，公差±2%。
Ls (支承長度): 這是從彈簧圈身中軸到彈簧支承的長度，公差±2%。
An (最大扭轉角度):扭轉彈簧的最大扭轉角度，公差±15度。
Fn (最大負荷)：允許作用在扭轉彈簧支承上的最大力，公差±15%。
Mn (最大扭矩): 最大允許扭矩(牛頓*毫米)，公差±15%。
R (彈簧剛度): 這個參數確定彈簧工作時的阻力。單位 牛頓 * 毫米/度，公差±15%。
A1 & F1 & M1 :(扭轉角度，負荷和扭矩) : 以下公式可算出扭轉角度A1 = M1/R. 知道負荷，可用公式M = F*Ls計算扭矩。
支承位置 ：扭轉彈簧的支承有四個位置：0°, 90°,180°和 270°(請看上圖)。
螺旋方向 : 右旋彈簧反時針?lè)较蛐笮龔椈身槙r(shí)針?lè)较蛐Ｎ覀兊乃袕椈蓛煞N旋向都可生產。
彈簧件號 : 每種彈簧都有唯一編號 : 類別 . (De * 10) . (d * 100) . (N * 100) . 對于右旋的彈簧，相關記號為D。對于左旋的彈簧，相關記號為 G。N 記號表示圈數。例如：D.028.020.0350 件號表示右旋扭簧，外徑2.8 mm, 不銹鋼線徑0.9 mm，共有3.5圈。
性能因數： 彈簧剛度，最大變形量，最大負荷和旋向規格。
彈簧剛度是指，單位角位移產生的角回程扭矩。
最大變形量是指彈簧受損前最大變形量。
扭轉彈簧旋向?yàn)橛倚笮碗p旋。
扭轉彈簧的應用
扭轉彈簧是一種利用彈性來工作的機械零件。一般用彈簧鋼制成。用以控制機件的運動、緩和沖擊或震動、貯蓄能量、測量力的大小等 廣泛應用于計算機，電子，家電，照相機，儀器，門，摩托車，收割機，汽車，等行業！
志軒彈簧專業生產加工扭轉彈簧等各類彈簧產品。生產設備主要設備有：數字化控制多功能電腦卷簧機、機械自動卷簧機、磨簧機、熱處理設備、大型熱卷彈簧生產線、質量檢測儀器。
扭轉彈簧規格尺寸表：
|
公司 |
圖號 |
名稱 |
材質 |
規格型號（線徑外徑自由長圈數） |
表面處理 |
|
TK |
1237-8511-00 |
扭簧 |
不銹鋼 |
1.6x19.4x27x10.429 |
無 |
|
TK |
1335-8512-00 |
彈簧 |
不銹鋼 |
0.5X7.8X4.5X8.8 |
無 |
|
TK |
1329-8511-00 |
彈簧 |
琴鋼 |
1.4X19.3X26X9.79 |
三價彩鋅 |
|
TK |
1330-8516-00 |
回位彈簧 |
琴鋼 |
0.8X10.8X10X7.875 |
彩鋅 |
|
TK |
1332-8511-00 |
節氣閥彈簧 |
琴鋼 |
1.4X18.8X28X9.3 |
蘭白鋅 |
|
TK |
1334-8512-00A |
節流軸彈簧 |
不銹鋼 |
1.4X18.6X28X11.22 |
無 |
|
TK |
1335-8513-00 |
彈簧 |
琴鋼 |
1.2X12.7X6X4 |
蘭白鋅 |
|
TK |
1335-8515-10A |
扭簧 |
不銹鋼 |
1.0X15X10X6 |
無 |
|
TK |
1339-8519-00A |
彈簧 |
不銹鋼 |
0.9X11.7X5.3X3.942 |
無 |
|
TK |
1405-8512-00 |
扭簧 |
不銹鋼 |
1.3X18.5X20X8.22 |
無 |
|
TK |
1445-8511-10A |
節流軸回位彈簧 |
琴鋼 |
1.5X19.8X18X7.364 |
彩鋅 |
|
TK |
1445-8513-00 |
加速泵彈簧 |
不銹鋼 |
1.3X14.3X10X4.76 |
無 |
|
TK |
3611-8512-00A |
回位彈黃 |
不銹鋼 |
1.3X26.3X11.05X3.25 |
無 |
|
HB |
D-70615-01 |
開關彈黃 |
不銹鋼 |
0.5X2.982X5.85X9 |
無 |
|
HD |
178-4-162 |
割草機彈簧 |
琴鋼 |
2.0X17X9X3.3 |
防銹 |
|
HD |
208-4-215 |
彈簧鉤 |
不銹鋼 |
0.7X8.7X4.9X7.5 |
無 |
|
HD |
178-14-211 |
減壓彈黃 |
琴鋼 |
0.45X7.1X5.5X9.356 |
防銹 |
|
HD |
178-14-113 |
減震器彈簧 |
琴鋼 |
0.45X9.9X5.5X10.04 |
防銹 |
|
RY |
M6-6105148 |
右前門扭轉彈簧 |
碳鋼 |
1.6X12.9X22.7X8 |
彩鋅
|
扭轉彈簧相關技術標準：
GB∕T 1239.3-2009《冷卷圓柱螺旋彈簧技術條件 第3部分：扭轉彈簧》
